热电偶社补偿导线

产品名称：热电偶社补偿导线
产品编号：Pro20119261190
产品型号：0
更新时间：2011.09.26
出品单位：防爆热电偶,多点热电偶,表面热电偶专业厂家-安徽安仪仪表科技有限公司
浏览次数：

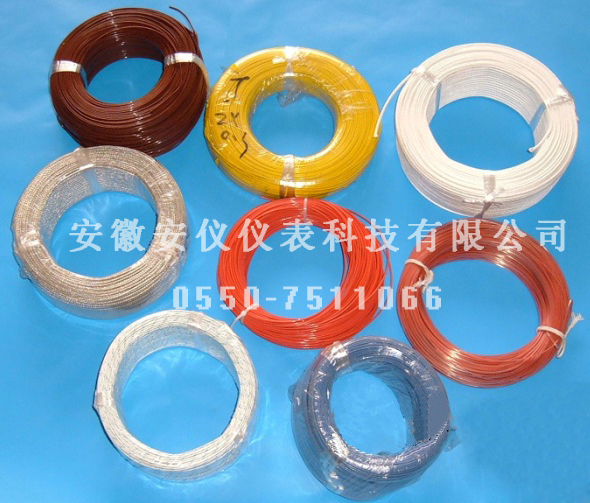

更多产品图片：

产品详细介绍：
本产品适用于分度号为S、R、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接，以提高测温精度。
　　补偿导线分为延长性与补偿型。 补偿导线按热电特性的允差不同分为精密级(符号S)和普通级（符号无）。
　　热电偶补偿导线产品使用特性：补偿导线可以在-60～260℃环境下工作，是十分理想的自动化单元。已被广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。
　　产品标准: 热电偶补偿导线：GB/T4989-94
　　热电偶补偿电缆：Q/ 3 20831SQL07-96 使用特性: 使用温度：耐热级：-65~+200℃及-65~+260℃两种；
　　普通级：-40~+70℃及-40~+105℃两种；
　　***小弯曲半径：补偿导线：不小于导线外8倍；
　　产品标准: 热电偶补偿导线：GB/T4989-94
　　热电偶补偿电缆：Q/ 3 20831SQL07-96 使用特性: 使用温度：耐热级：-65~+200℃及-65~+260℃两种；
　　普通级：-40~+70℃及-40~+105℃两种；
　　***小弯曲半径：补偿导线：不小于导线外8倍；
　　补偿电缆：有铠装时不小于电缆外径的12倍，无铠装时不小于电缆外径6倍
　　补偿电缆：有铠装时不小于电缆外径的12倍，无铠装时不小于电缆外径6倍

型号名称

补偿导线

　　型 号 名 称
　　KX-FF 氟塑料绝缘和护套普通级K分度热电偶用补偿导线
　　KX-FPF 氟塑料绝缘和护套铜丝编织屏蔽普通级K分度热电偶用补偿导线
　　KX-FP1F 氟塑料绝缘和护套镀锡铜丝编织屏蔽普通级K分度热电偶用补偿导线
　　KXS-FF 氟塑料绝缘和护套精密级K分度热电偶用补偿导线
　　KXS-FPF 氟塑料绝缘和护套铜丝编织屏蔽精密级K分度热电偶用补偿导线
　　KXS-FP1F 氟塑料绝缘和护套镀锡铜丝编织屏蔽精密级K分度热电偶用补偿导线
　　注：其他型号补偿导线EX、JX、SC、KC、NC、NX、BC、TX，只需改写型号的第一项，如EX-VV、EX-VPV

补偿电缆

　　型 号 名 称
　　KX-FF 氟塑料绝缘氟塑料护套普通级K分度热电偶用补偿电缆
　　KX-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽普通级K分度热电偶用补偿电缆
　　KX-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽普通级K分度热电偶用补偿电缆
　　KX-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽普通级K分度热电偶用补偿电缆
　　KXS-FF 氟塑料绝缘氟塑料护套精密级K分度热电偶用补偿电缆
　　KXS-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽精密级K分度热电偶用补偿电缆
　　KXS-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽精密级K分度热电偶用补偿电缆
　　KXS-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽精密级K分度热电偶用补偿电缆
　　KX-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套普通级K分度热电偶用补偿电缆
　　KX-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套普通级K分度热电偶用补偿电缆
　　KX-FFP3 氟塑料绝缘氟塑料护套铜丝编织铝/塑复合带总屏蔽普通级K分度热电偶用补偿电缆
　　KXS-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套精密级K分度热电偶用补偿电缆
　　KXS-FFP3 氟塑料绝缘及护套铝/塑复合带总屏蔽精密级K分度热电偶用补偿电缆
　　KXS-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套精密级K分度热电偶用补偿电缆
　　注：
　　1、其它型号补偿电缆EX、SC、KC、NC、NX、BC、TX、JX，只需改写型号的第一项，如EX-FF EX-FPF等。
　　2、对于铜带屏蔽的电缆只需将型号中的P3改写成P2即可，如KX-FP2F即是氟塑料绝缘铜带绕包分屏蔽氟塑料护套普通级K分度热电偶用补偿电缆。
　　3、还有一些特制的聚四氟乙烯薄膜与玻璃丝复合绝缘及护套的高温补偿电缆，如：KXHF4

技术指标

　　
型号 热电偶 分度号 配用 热电偶 补偿导线合金丝 绝缘层着色
正极 负极 正极 负极
BC B 铂铑30-铂铑6 铜 铜 红 灰
SC S 铂铑10-铂 SPC（铜） SNC(铜镍0.6) 红 绿
RC R 铂铑13-铂 RPC（铜） RNC(铜镍0.6) 红 绿
KCA K 镍铬-镍硅 KPCA（铁） KNCA((铜镍22) 红 兰
KCB KPCB（铜） KNCB(铜镍40) 红 兰
KX KPX(镍铬10) KNX(镍硅3) 红 黑
NC N 镍铬硅-镍硅 NPC（铁） NNC(铜镍18) 红 灰
NX NPX（镍铬14硅） NNX(镍硅4) 红 灰
EX E 镍硅-铜镍 EPX(镍铬10) ENX(铜镍45) 红 棕
JX J 铁-铜镍 JPX（铁） JNX(铜镍45) 红 紫
TX T 铜-铜镍 TPX（铜） TNX(铜镍45) 红 白
WC3/25 WRe3-WRe25 钨铼3-钨铼25 WPC3/25 WNC3/25 红 黄
WC5/26 WRe5-WRe26 钨铼5-钨铼26 WPC5/26 WNC5/26 红 橙

分类介绍

　　
KX-GA-VV 聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线
KX-GA-VVR 聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线
KX-GA-VVP 聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
KX-GA-VVRP 聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线
KX-HA-FF 氟塑料绝缘和护套精密级K分度号热电偶补偿导线
KX-HA-FFR 氟塑料绝缘和护套精密级K分度号热电偶补偿软导线
KX-HA-FFP 氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
KX-HA-FFRP 氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线
KX-HA-FG 氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿导线
KX-HA-FGR 氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿软导线
KX-HA-FGP 氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
KX-HA-FGRP 氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线
KX-HA-FV 氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线
KX-HA-FVR 氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线
KX-HA-FVP 氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
KX-HA-FVRP 氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线
KX-GA-YJV 交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线
KX-GA-YJVR 交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线
KX-GA-YJVP 交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
KX-GA-YJVRP 低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线
KX-GA-YDYD 低烟无卤绝缘和护套精密级K分度号热电偶补偿导线
KX-GA- YDYD R 低烟无卤绝缘和护套精密级K分度号热电偶补偿软导线
KX-GA- YDYD P 低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
KX-GA- YDYD RP 低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线
注：上述型号仅列出KX，其他如SC、KC、EX、BC、TX、JX只需改变型号第一项即可，
阻燃型补偿导线型号前加ZR，ZR192为进口PFA材料，
屏蔽可采用镀锡铜丝屏蔽。

其他指标

　　1.绝缘电阻:当周围空气温度为15-35℃,相对湿度不超过80%时,补偿导线成品线芯间和线芯与屏蔽层间的绝缘
　　2.绝缘层及护套机械性能:绝缘层和护套的抗拉强度≥12.5N/m㎡,伸长率≥125%
　　3.阻燃性能:根据用户所需可以符合GB12666-1990A、B、C
　　补偿导线及补偿电缆外形尺寸和计算重量
　　注:Ⅰ带屏蔽或铝塑复合带的电缆外径略大于无屏蔽层的电缆
　　Ⅱ即有分屏蔽也有总屏蔽的电缆外径略大于只有分屏蔽的电缆
　　Ⅲ只有总屏蔽的电缆外径略小于只有分屏蔽的电缆
