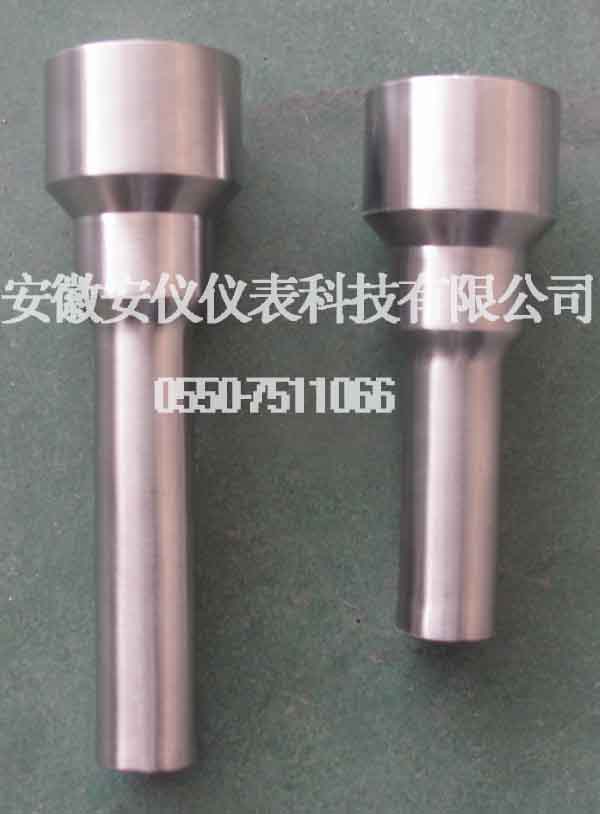

热安装套管

产品名称:热安装套管
产品编号:Pro201192611723
产品型号:0
更新时间:2011.09.26
出品单位:防爆热电偶,多点热电偶,表面热电偶专业厂家-安徽安仪仪表科技有限公司
浏览次数:
更多产品图片:




产品详细介绍:

热安装套管应用

  与两节式热电偶/热电阻 和双金属温度计配套使用,保护热电偶/热电阻和双金属温度计正常工作。且可用于高压高流速场合。
  热安装套管特点
  全部参照 IEC ******标准设计
  盲孔加工,耐高压
  与设备同期制造和安装
  不同压力等级,可满足不同需要。
  主要技术参数
  公称压力:一般是指在常温下,保护管所能承受的静态外压而不破裂。允许工作压力不仅与保护管材料,直径,壁厚有关,且与其结构形式,安装方法及被测介质的流速,种类有关。
  水压实验:对保护管的耐压和泄露检查有要求时,须对保护管进行试验。试验压力为保护管耐压等级的 15 倍。 X 射线探伤试验:对保护管的壁厚,偏心距等项目检查有要求时,须按用户要求进行检查。
  型号命名方法

T H 02 A B
热安装套管 连接形式 序 号 套管材质
01 螺纹连接式
02 法兰连接式
03 焊 接 式
A 无(未标注) 1Cr18Ni9Ti
A 304
B 316
C 316L
D 其它
  保护管材质及选用

材 质 使 用 温 度℃ 特 点 及 用 途
1Cr18Ni9Ti -200 — 800 具有高温耐腐蚀,通常作为一般耐热钢使用
304 -200 — 800 低碳含量,具有良好耐晶间腐蚀性,通常作为一般耐热钢使用
316 -200 — 750 低碳含量,具有良好耐晶间腐蚀性,作为耐腐蚀钢使用
316L -200 — 750 超低碳含量,具有良好耐晶间腐蚀性,作为耐腐蚀钢使用
蒙乃尔 MonelK500 -100 — 700 镍铜合金,具有良好耐晶间腐蚀性,适用于强硫酸等腐蚀性场合
哈氏合金 H.Alloy-276 -100 — 700 具有良好耐晶间腐蚀性,作为耐腐蚀钢使用
Incone1600 -100 — 1000 镍铬铁合金,具有优良高温抗氧化性,通常作为耐热钢使用
310S -200 — 1000 具有高温抗氧化性,耐腐蚀性通常作为耐热钢使用
GH3030 0 — 1100 镍基高温合金钢,具有优良抗氧化性,耐腐蚀性,通常作为耐热钢使用
GH3039 0 — 1300 镍基高温合金钢,具有优良抗氧化性,耐腐蚀性,通常作为耐热钢使用
高铝质 0 — 1300 工业陶瓷管,具有优良抗氧化性,耐腐蚀性
钢玉管 0 — 1600 工业陶瓷管,具有优良抗氧化性,耐腐蚀性
3YC52 0 — 1300 高温合金,具有优良抗氧化性,耐腐蚀性,机械性能好,适用于高温场所
二硅化钼MoSi2 0 — 1600 具有优良抗氧化性,耐腐蚀性,机械性能好,适用于高温场所
选型须知
  1)型号
  2)套管代号
  3)插入深度
  4)套管材料
  例:装配热电偶,活络管接头式, K 型,套管代号 TH02AB ,插入深度 150 ,套管材料 316 : WRN-52TH02AB U=150
