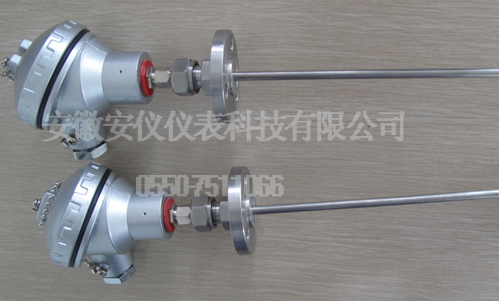

活动法兰热电偶

产品名称:活动法兰热电偶
产品编号:Pro201192694256
产品型号:0
更新时间:2011.09.26
出品单位:防爆热电偶,多点热电偶,表面热电偶专业厂家-安徽安仪仪表科技有限公司
浏览次数:
更多产品图片:




产品详细介绍:






无固定装置热电偶

固定螺纹式热电偶

活动法兰式热电偶

固定法兰式热电偶

活络管接头式热电偶

固定螺纹锥形热电偶

直形管接头式热电偶

固定螺纹接头式热电偶

活动螺纹管接头式热电偶

本厂主要生产热电偶、热电阻等一次仪表、生产的装配式热电偶采用国际IEC标准。同时,采用机械电子工业部热电偶统一设计的系列、型谱。

概述
工业用装配式热电偶作为测量温度的变送器通常和显示仪表、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0℃到1800℃范围的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定,我公司生产符合IEC国际标准分度号的铂铑 30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-康铜等等的装配式热电偶。
装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。

可选型号

B型、S型、K型、E

主要技术参数

测量范围及基本误差限

热电偶类别

代号

分度号

测量范围

基本误差限

镍铬-康铜

WRK

E

0800

±0.75%t

镍铬-镍硅

WRN

K

01300

±0.75%t

铂铑13-

WRB

R

0-1600

±0.25%t

铂铑10-铂

WRP

S

01600

±0.25%t

铂铑30-铂铑6

WRR

B

01800

±0.25%t

注:t为感温元件实测温度值(℃)

热电偶时间常数

热惰性级别

时间常数(秒)

热惰性级别

时间常数(秒)

90180

1030

3090

10

? ◆热电偶公称压力:一般是指在工作温度下保护管所能承受的静态外压而破裂。
◆热电偶***小插入深度:应不小于其保护套管外径的810倍(特列产品例外)
◆绝缘电阻:当周围空气温度为1535,相对湿度<80%时绝缘电阻≥5兆欧(电压100V)。具有防溅式接线盒的热电偶,当相对温度为93± 3 时,绝缘电阻≥0.5兆欧(电压100V
◆高温下的绝缘电阻:热电偶在高温下,其热电极(包括双支式)与保护管以及双支热电极之间的绝缘电阻(按每米计)应大于下表规定的值。

规定的长时间使用温度(℃)

试验温度(℃)

绝缘电阻值(Ω)

600

600

72000

800

800

25000

1000

1000

5000

型号命名方法



无固定装置热电偶

固定螺纹式热电偶

活动法兰式热电偶

固定法兰式热电偶

活络管接头式热电偶

固定螺纹锥形热电偶

直形管接头式热电偶

固定螺纹接头式热电偶

活动螺纹管接头式热电偶
