高温高压热电阻

产品名称:高温高压热电阻
产品编号:Pro201192691128
产品型号:0
更新时间:2011.09.26
出品单位:防爆热电偶,多点热电偶,表面热电偶专业厂家-安徽安仪仪表科技有限公司
浏览次数:
更多产品图片:




产品详细介绍:

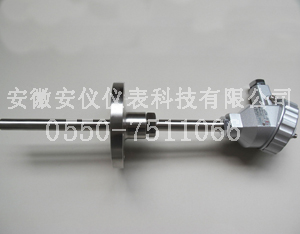

高温高压热电偶


高温高压热电偶


   详细介绍

1、应用

    适合于石油、化工等生产过程中的高温高压场所的温度测量与控制。是炼油厂、高压聚乙烯等不可缺少的温度装置。

2、主要技术参数

    电气出口:M20x1.5,NPT1/2
    连接尺寸:M20x1.5, NPT1/2
    防护等级:IP65
    隔爆等级:d‖BT4, d‖CT5
    公称压力:15-40MPa

3、型号及规格



型 号 分 度 号 测温范围℃ 热响应时间 保护管材料 规格 Lxl

WRNG-430

WRN2G-430

K 0-800 < 180S 1Cr18Ni9Ti

380x150

430x200

480x250

530x300

580x350

630x400

680x450

WREG-430

WRE2G-430

E 0-600

WRNG-440

WRN2G-440

K 0-800

WREG-440

WRE2G-440

E 0-600

     1) 热电偶 I 级按协议订货;
     2) 保护管其余材质按协议订货;
     3) 型号 430 为防水式,型号 440 为隔爆式。

4、保护管材质及选用

材 质 使 用 温 度℃

特 点 及 用 途

1Cr18Ni9Ti -200 — 800 具有高温耐蚀性,通常为一般耐热钢使用
304 -200 — 800 低碳含量,具有良好耐晶间腐蚀性,通常作为一般耐热钢使用
316 -200 — 750 低碳含量,具有良好耐晶间通常作为耐热钢使用
316L -200 — 750 超低碳含量,具有良好耐晶间腐蚀性,通常作为耐热钢使用
310S -200 — 1000 具有高温抗氧化性,耐腐蚀性,通常作为耐热钢使用
GH3030 0 — 1100 镍基高温合金钢,具有优良抗氧化性,耐腐蚀性,通常作为耐热钢使用

5、套管形式选择

法兰可选择 900 ( PN15 )— 2500LB ( PN40 ) RJ 等不同形式。

代 号 N M D d D1 D2
A M20x1 . 5(NPT1/2) NPT1 ″ Φ34 Φ9 Φ23 Φ18
B NPT11/4 ″ Φ45 Φ9 Φ28 Φ23

6、法兰型号及规格

法兰标准代号

标 准 代 号 文 件 编 号
中 国 国 家 标 准 GB9112-9131-88
中国化工部标准

HG20592-20635-97

( HGJ44-76-91 )

( HG5001-5028-58 )

中国机械部标准

JB/T74-90-94

( JB81-82-59 )

美 国 标 准 ASME/ANSI B16 . 5-88
德 国 标 准 DIN 2628-2638-1975
日 本 标 准 JIS2201-1796

7、法兰规格

   CLASS150-600 RF
   CLASS900-2500 RJ

8、选型须知

   1)型号
   2)分度号
   3)精度等级
   4)保护管材质及形式
   5)法兰规格及形式
   6) 长度或插入深度

例 A :高温高压隔爆热电偶 K 型 1 级 保护管 A 级型 插入深度 300mm. WRNG-440A L × 1=450 × 300 mm. d Ⅱ BT4 316L ANSI 1 ″ 1500 # RJ
