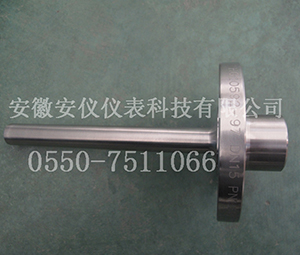

温井法兰套管

产品名称：温井法兰套管
产品编号：155257-156
产品型号：0
更新时间：2014.08.27
出品单位：防爆热电偶-安徽安仪仪表科技有限公司
浏览次数：
更多产品图片：

产品详细介绍：
温井法兰套管说明：
1.焊接结构尺寸公差与形位公差按照JB/T5000.3-1998执行。焊接采用手工电弧焊，焊条型号E4303,牌号J422.焊缝坡口的基本形式与尺寸按照GB985-88执行。
2.当套管采用卷制成型时，周长允许偏差为：D2≤600，±2，D2＞600，±0.0035D2
3.挡圈结构形式及安装尺寸应与采用的密封圈结构配套。
4.锐角倒钝0.5×45°
5.套管的重量以L=300计算，当L＞300时，应另行计算。
法兰套管材料表
序号 名称 数量 材料 备注
1 法兰 1 Q235-A
2 挡圈 1 Q235-A Ⅰ型、Ⅱ型
3 翼环 2 Q235-A
4 套管 1 Q235-A
Ⅰ型法兰套管
 Ⅱ型法兰套管
