1：产品简介
体压力式温度计以及由此开发的系列化温度仪表，克服了传统膨胀式温度计性能单一、寿命短、可靠性差、温包体积大的缺点。其中测温元件体积分别比传统的蒸汽和气体压力式温度计缩小了30和60倍，创造性地将铂或铜热电阻测温元件安装于测温元件内，实现了机电一体化的测温功能。形成了以液体压力式温度极为基本测温仪表的远传、防爆、防震、防腐、电接头、温度信号变送等多功能、系列化温度仪表。
2型号及规格组成
1.WTY系列温度计编号规则
2.WTY系列温度计编号说明
①、编号中斜杠“/”前面型号部分，按《工业自动化仪表产品型号编写原则》的规定编写，
“/”后面为规格部分，由我厂自行规定，若设计选型时因字符太长无法填写，可与我安仪公司联系
约定其它代号。
②、编号第一节中的仪表功能为基本功能，若要选择一项以上功能，请在编号中增加第三节“功能组合”，其中防震、电接头和***高指示三者之间只能选择一种功能，防爆与电接头两者功能也不能组合。

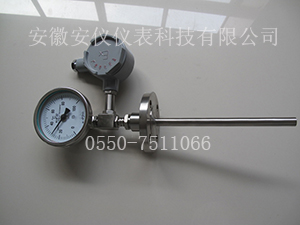

③、附加说明请注明软尾材料、出线装置型号及位置、是否带保护套管、防爆仪表出线方式、热点阻分度号等以及其它要说明的内容。例如：“WTY-1033-X2-F0～100℃Φ12*300*10M的内容刹车管Pt100左接线盒”表示：该温度计为液体压力式带电接头双上限报警热电阻远传温度计，且带防腐套管，其具体尺寸为：温包直径12mm，插入深度300mm，刹车管软尾长10M。铂热电阻Pt100，左接线盒引线，安装螺纹为卡套螺纹M27*2。 [1]
3规格与参数
基本技术参数
测温范围：－40～600℃
环境温度：－10～+55℃
相对湿度：5～95%
指示精度：1.5级
时间常数：≤60S
探头耐震：6Mpa
探头直径：8-10mm、可动外螺纹:M27*2
热电阻PT100（单路、双路输出）或4-20mA电流输出
热电阻分度号：Pt100或Cu50
热电阻精度等级：ZBY-301-85-B级
热电阻热响应时间：τ0.5=35秒（包聚四氟乙烯时为45秒）
性能
（1）具有测温探头小，灵敏度高、线性刻度、寿命长等特点。
（2）具有远传输出电阻信号（PT100），抗震性，耐腐蚀性及大功率开关信号等多种功能。
（3）结构形式与******同类产品相同，可替代进口。
仪表量程
|
含0点量程 |
无0点量程 |
|
-40～80℃、0～50℃、0～100℃、0～150℃0～200℃、0～250℃、0～300℃、0～400℃0～500℃、0～600℃ |
50～100℃、50～150℃、100～200℃150～250℃、200～400℃、200～500℃200～600℃、300～500℃、400～600℃ |
型号一览表
|
型号 |
名称 |
|
基本类型 |
WTY-1口口口WTYY-1口口口WTYZ-10口口口WTYX-10口口口WTYS-1口口口 |
液体压力式温度计液体压力式热电阻远传温度计液体压力式防震温度计液体压力式点接点温度计液体压力式热电阻温度变送器(4-20mA输出) |
|
功 能 组 合 型 |
WTYY-10口口-X WTYS-10口口-XWTYY-10口口-ZWTYS-10口口-ZWTYY-1口口口-BWTYY-10口口-BZWTYS-1口口口-BWTYS-10口口-BZWTYY-1口口口-dWTYY-1口口口-dZWTYS-1口口口-dWTYS-10口口-dZ |
液体压力式带电接点热电阻远传温度计液体压力式带电接点热电阻温度变送器液体压力式防震型热电阻远传温度计液体压力式防震型热电阻温度变送器液体压力式本安防爆型热电阻远传温度计液体压力式本安防暴防震型热电阻远传温度计液体压力式本安防暴型热电阻温度变送器液体压力式本安防暴防震型热电阻温度变送器液体压力式隔爆型热电阻远传温度计液体压力式隔爆防震型热电阻远传温度计液体压力式隔爆型热电阻温度变送器液体压力式隔爆防震型热电阻温度变送器 |
|
WTY口-1口口口-口F |
液体压力式防腐系列温度计 |
4功能特点
防爆液体压力式热电阻远传温度计以及由此派生的系列化温度仪表，克服了传统膨胀式温度计寿命短、可靠性差、温包体积大的缺点。其中测温元件体积分别比传统的蒸汽和气体压力式温度计缩小了30和60倍，创造性地将铂或铜热电阻测温元件安装于测温元件内，实现了机电一体化的测温功能。形成了以液体压力式温度计为基本测温仪表的远传、防爆、防震、电接点、温度信号变送等多功能、系列化温度仪表。
注：
1、电接点、热电阻或温度变送器的出线装置一般位于表头下部，变送器出线装置采用防爆接线盒出线装置。
2、嵌装和挂装型隔爆温度计，接线盒须***安放在测温元件上部，严禁放于表头下部。
3、嵌装和挂装本安防爆温度计，接线盒一般安放在表头下部，也可以根据需要安放在测温元件上部。
4、当仪表量程上限大于等于300℃时，安装螺纹由不锈钢材料制造，同时安装螺纹至表头尺寸h=100毫米；当仪表量程上限小于300℃时，安装螺纹由H62黄铜制造h=60毫米。
