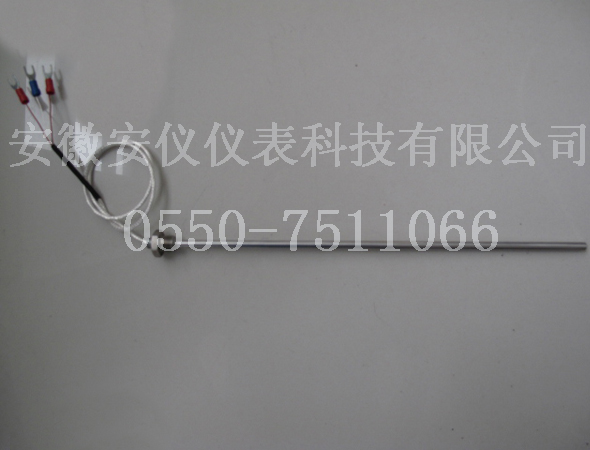

导线式热电阻

产品名称：导线式热电阻
产品编号：Pro201192682420
产品型号：0
更新时间：2011.09.26
出品单位：防爆热电偶,多点热电偶,表面热电偶专业厂家-安徽安仪仪表科技有限公司
浏览次数：
更多产品图片：

产品详细介绍：
概述
应用场合：HVAC、制冷机理、压缩机、加热装置、机械设备等
连接电缆：PVC、硅胶、聚四氟乙烯、金属网
保护套管：不锈钢SUS304，可选SUS316
测温元件：Pt100,Pt500,Pt1000, 标准为B级，可选A级，四线


选型表

TM1105
—
(1)
—
(2)
—
(3)
—
(4)
—
(5)
—
(6)
/
(7)



(1)保护管外径D
4       4mm
 6       6mm
8       8mm
9       9mm
11      11mm
(2)  插深长度 (50≤ EL≤500)
50      50mm
100    100mm
150    150mm
┆
(3)  连接螺纹（G）
101     M12×1
    102     M14×1
    103     M16×1.5
    201     G1/4
    202     G1/2
    ┆
(4)  电阻插芯及标称阻值
11/31/51      单支2线Pt100/ Pt500/ Pt1000
21/41/61      单支3线Pt100/ Pt500/ Pt1000
12/32/52      双支2线Pt100/ Pt500/ Pt1000(D=6,8,9,11)
22/42/62      双支3线Pt100/ Pt500/ Pt1000(D=6,8,9,11)
(5)  测温范围
10       -5 ～  85℃
    11       -5 ～ 105℃
    12      -20 ～ 125℃
    13      -50 ～ 180℃
    14      -50 ～ 260℃
15      -50 ～ 350℃
(6)  导线长度（500≤L≤50000）
500       500mm
┆
(7)  附加选项
00      无
01      防折保护
02      屏蔽导线(D=6mm)
03      防水功能
