日本横河AX100IT记录仪

产品名称:日本横河AX100IT记录仪
产品编号:Pro2011929112146
产品型号:
更新时间:2011.09.29
出品单位:
浏览次数:




产品详细介绍:

测试功能
  具有wn****输入功能。高速型:125ms、中速型:1s测量周期内能完成全部通道的测量和监视工作。
显示功能

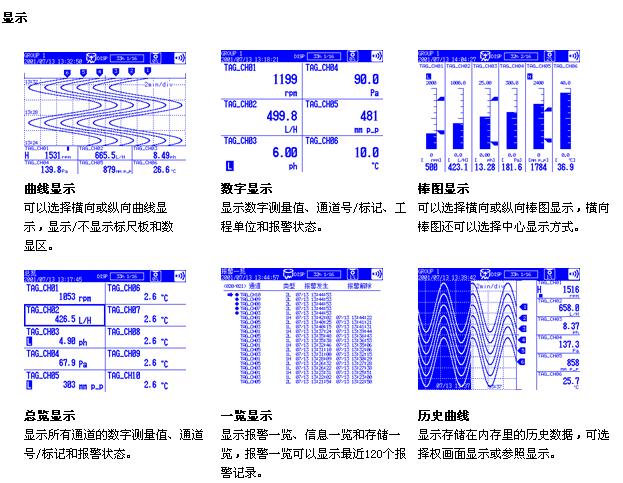

  采用高分辨率的5英寸STN单色液晶显示器,具有曲线、棒图、数字、总览、历史曲线、一览等多种显示方式。
存储功能
  内部采用Flash Memory,即使是突然断电,也能对存储数据进行保护,多种数据保存格式和触发功能可以更有效地保存数据,并且通过外部存储媒体使数据得到双重保护,同时可通过PC软件对数据进行处理。
外部存储媒体:3.5英寸软盘(1.44MB)或CF卡(32至512MB)
操作性
  使用“显示/确认”键,从多种显示方式种选择所需的显示方式,简单的对话菜单方式可以对量程、报警等进行设定
高可靠性
  采用横河电机独自开发的高耐压固态半导体继电器(SSR)和单片信号调节器(SCC),并且使用了Flash Memory(即使突然断电,也不会丢失数据),保证了数据万无一失。
PC软件
  使用标准PC软件,对保存在软盘的数据进行处理、打印和转换成用户所需的格式。
通过RS-422-A/485通信,对AX100的各种设定条件进行在线设置。

操作
  AX100无纸记录仪采用5英寸的STN液晶显示器。中文显示/操作画面使数据观测和参数设定更容易、更方便。优化设计,将参数设定键与日常操作键分开,使操作简单方便,又减少了出错的可能性。



1、显示方式菜单
  按下“显示/确认”键,弹出显示方式菜单,通过方向键选择显示方式。
2、状态显示区
  用图标表示操作状态。
3、曲线显示区
  显示每个通道的曲线、标尺值、单位和信号。可以改变曲线显示方向(垂直或水平)和背景颜色(白或蓝)。也可以显示标尺板。
4、数字显示区
  显示每个通道的数值/标记信息、单位和报警状态。
5、方向键
  方向键主要用于切换方式和显示组,在设定时用来移动设定位置。
6、软盘驱动器(上图)或CF卡驱动器(下图)
  使用3.5英寸软盘驱动器或CF卡驱动器。在日常操作中,为保证媒体和驱动器的可靠性,驱动器有盖板保护。
7、电源开关
8、键盘
  用来完成测量开始和结束动作,以及各种设定时使用。通常盖板是关闭状态。

存储功能
  ●保存方式
   手动保存
   当在驱动器中插入媒体时,保存在内存中的数据就存储到媒体上。这种方式适合需要在软盘上存储一部分相关数据以便查询。
   自动保存
   数据以指定的周期存储到插入驱动器的媒体中。这种方式在自动记录系统中能够进行长时间的数据自动记录。



标准性能
  测量和显示精度:
(在标准工作状态:23±2?C,55±10%RH,电源电压90~132,180~250VAC,电源频率:50/60 Hz±1%以内,预热30分钟以上,在振动不影响仪表工作的状态下的性能)。

输入种类

量 程

测 量 精 度

数显***高分辨率

直流电压

20mV

±(rdg的0.2%+2个字)

10μV

60mV

10μV

200mV

100μV

2V

1mV

6V

1mV

20V

10mV

50V

10mV

热电偶
(不含基准接点补偿精度)

R

±(rdg的0.2%+1℃)。但是,
R,S:0~100℃, ±3.7℃
    100~300℃, ±1.5℃
B:400~600℃, ±2℃,400℃以下不保证精度

0.1℃

S

B

K

±(rdg的0.2%+0.7℃) 。但是,
-200~-100℃, ±(rdg的0.2%+1℃)

E

±(rdg的0.2%+0.5℃)

J

±(rdg的0.2%+0.5℃) 。但是,
-200~-100℃, ±(rdg的0.2%+0.7℃)

T

N

±(rdg的0.2%+0.7℃)

W

±(rdg的0.2%+1℃)

WRe

±(rdg的0.2%+1℃)

L

±(rdg的0.2%+0.5℃) 。但是,
-200~-100℃, ±(rdg的0.2%+0.7℃)

U

热电阻

Pt100

±(rdg的0.2%+0.3℃)

JPt100

基准接点补偿:可切换INT(内部)/EXT(外部)(所有通道共用)
基准接点补偿精度:R,S,B,W,WRe型:±1
K,J,E,T,N,L,U型:±0.5?C(0?C以上)
***大输入电压:0.2VDC以下的电压量程及热电偶:±10VDC(连续)
2VDC以上的电压量程:±60VDC(连续)
输入阻抗:0.2VDC以下的电压量程及热电偶:10MΩ以上
2VDC以上的电压量程:约1MΩ
输入外部阻抗:直流电压,热电偶输入:2KΩ以下
热电阻输入(Pt100):每根线10Ω以下(3线应相等)
输入偏置电流:10nA以下
***大共模干扰电压:250VACrms(50/60Hz)
通道间***大干扰电压:250VACrms(50/60Hz)
通道间干扰:120dB(输入外部阻抗500Ω,向其他通道输入30V时)
共模抑制比:120dB(50/60 Hz±0.1%, 500Ω不平衡,负极端子-地之间)
串模抑制比:40dB(50/60 Hz±0.1%)

外形开孔图

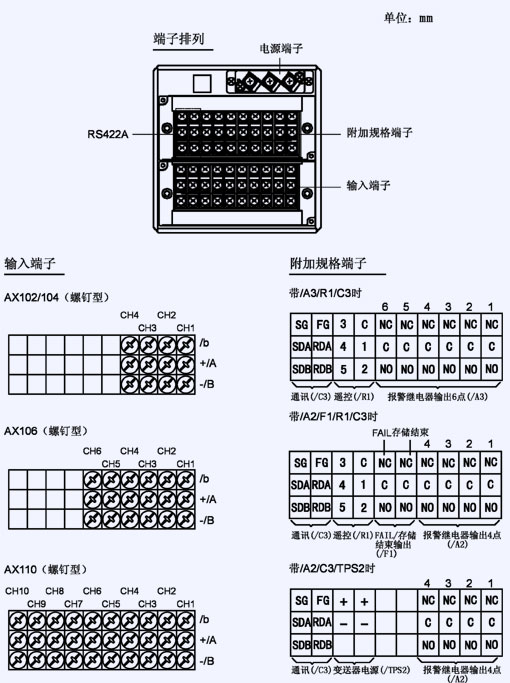

端子排列图



标准规格
█常用规格
  安装:嵌入式安装( 垂直面板)。可向后倾斜3 0 °安装,左右水平。
  安装面板厚: 2~26mm
  材质:外壳: 钢板
  面板: 聚碳酸酯
  涂装色:
  外壳: 浅兰灰色( 相当于迈歇尔3.1GY6.1/0.2)
  面板: 浅炭灰色( 相当于迈歇尔10B3.6/0.3)
  外形尺寸: 144(W)× 144(H)× 239(D)mm
  质量:
  AX102: 约3.0kg AX104: 约3.0kg
  AX106: 约3.0kg AX110: 约3.0kg
█输入部分
  输入点数: AX102: 2 通道AX104: 4 通道 AX106: 6 通道AX110:10 通道
  测量周期:
  AX102/AX104: 125ms
  AX106/AX110: 1s(A/D 积分时间为100ms 时为2s)
  输入种类:DCV(直流电压),TC(热电偶),RTD( 热电阻) ,DI(动作记录),DCA(直流电流,需分流电阻)

输入种类

量 程

可 测 量 范 围

DCV

20mV

-20.00~20.00mV

60mV

-60.00~60.00mV

200mV

-200.0~200.0mV

2V

-2.000~2.000V

6V

-6.000~6.000V

20V

-20.00~20.00V

50V

-50.00~50.00V

TC

R*1

0.0~1760.0℃

S*1

0.0~1760.0℃

B*1

0.0~1820.0℃

K*1

-200.0~1370.0℃

E*1

-200.0~800.0℃

J*1

-200.0~1100.0℃

T*1

-200.0~400.0℃

N*1

0.0~1300.0℃

WRe*6

0.0~2400.0℃

W*2

0.0~2315.0℃

L*3

-200.0~900.0℃

U*3

-200.0~400.0℃

RTD*5

Pt 100*4

-200.0~600.0℃

JPt100*4

-200.0~550.0℃

DI

电平输入

OFF: 2.4V以下

ON : 2.4V以上

节点输入

节点

*1 R,S,B,K,E,J,T,N: IEC584-1 (1995) ,DIN IEC584 ,JIS C 1602-1995
*2 W: W-5% Rd/W-26% Rd (Hoskins Mfg.Co.) ,ASTM E988
*3 L: Fe-CuNi ,DIN43710 ; U: Cu-CuNi, DIN43710
*4 Pt100: JIS C 1604-1997, IEC 751-1995, DIN IEC751-1996
JPt100: JIS C 1604-1989, JIS C 1606-1989
*5 测量电流:i=1mA
*6 WRe 3-25
A/D 积分时间:
可以从20ms(50Hz),16.7ms(60Hz),100ms(50/60Hz,仅AX106,AX110),AUTO( 根据不同的电源频变可自动切换20ms,16.7ms)中选择
热电偶断偶检查:
可切换ON/ OFF( 可对每个通道设定),可切换断偶正显示/ 负显示
滤波器功能:
AX102,AX104: 可切换滤波功能ON/OFF(可在每个通道设定),时间常数可从2 秒,5 秒,10 秒中选择。
AX106,AX110: 可切换移动平均ON/OFF(可对每个通道设定) ,移动平均次数从2~16 次中设定。
运算:
差值运算: 任意通道间可进行差值运算
可运算方式:DCV,TC,RTD
标尺: 可换算方式:DCV,TC,RTD
可设定范围: -30000~30000
小数点位置:可任意设定
单位: 可任意设定( ***多6个字符)
█显示部分
显示器: 5 英寸STN LCD(320 × 240 点)
显示色: 背景色:可选择蓝,白中任一种
曲线显示:
方向: 纵向或者横向
通道数: 每个画面( 一组) ***多6 个通道
画面数: 4 个( 4 组)
曲线宽度: 可从1 ,2 ,3 点中选择
显示更新周期:
可从1,2,5,10,20,30 分钟,1,2,4 小时/ div 中选择。AX102,AX104 还可从15,30 秒/div 中选择
棒图显示:
方向: 纵向或横向
通道数: 每个画面( 一组) ***多6 个通道
画面数: 4 个画面( 4 组)
标尺: 可设定为4~12 格,C12
标尺基准位置: 标准或中央(横向显示时)
显示更新周期: 1 秒
数字显示:
通道数: 每个画面( 1 组) ***多6 个通道
画面数: 4 个画面( 4 组)
显示更新周期: 1 秒
总览显示:
通道总览: 所有通道的测量值和报警状态
一览显示:
报警一览显示: 显示报警履历清单。如果用光标指定,则跳到指定部分的曲线显示。
信息一览显示:显示信息时间和内容清单。
如果用光标指定,则跳到指定部分的曲线显示。
内存一览显示:显示内存文件清单。如果用光标指定,则跳到指定部分的曲线部分。
标记显示: 可显示文字数: ***多1 6 个字符
可显示文字: 英文数字
其他显示内容:
存储器状态,标尺值( 自动切换显示ON/OFF) 栅格(分割数可设定为4~12)以及时:分,时间(年/ 月/ 日,时:分:秒),分割线( 宽度可选择1 点,2 点,3 点) 、信息( ***多16 个字符,8种类型) ,报警标志
历史曲线功能:
可再现内存或外部存储媒体的
数据显示形式:2 画面或全画面
时间轴操作: 显示压缩/ 放大,滚动显示
LCD 保护功能:
如果在一定时间( 可设定为1 ,2,5,10,30,60 分钟)后无键操作,LCD 的背景光会变暗
█存储功能
外部存储媒体( 附加规格):
3.5 英寸软盘(2HD)/CF 卡(32-512MB)
测量数据文件:
类型:
(1) 事件文件( 在指定采样周期内保存采样瞬时值)
(2) 显示数据文件( 在测量周期内采样到的测量数据中保存显示更新周期内的***大值和***小值)
保存方式:
(1) 事件文件(触发、循环) +显示数据文件
(2) 显示数据文件
(3) 事件文件(自由、触发、循环)
数据保存方法: 手动保存或自动保存
手动保存:
通过插入外部存储媒体保存数据
正在测量时: 保存内存数据
测量停止时: 保存未保存的数据
自动保存:
显示数据的保存: 以一定周期(10分钟~31天) 保存到外部存储媒体
事件数据的保存: 以一定的周期(3分钟~31天) 保存到外部存储媒体( 自由触发时)
采样结束时保存( 指定触发时)
数据保存周期:
显示数据文件: 与波形更新率连动
事件文件: 指定采样周期
保存时间举例:在一张软盘上的保存时间,测量通道数=6ch,测量通道数=0ch
仅显示数据文件

更新率
(分钟/div)

1分钟

5分钟

20分钟

30分钟

60分钟

240分钟

保存周期(秒)

2秒

10秒

40秒

60秒

120秒

480秒

保存时间

约27小时

约5天

约23天

约34天

约69天

约277天

仅事件文件

保存周期(秒)

1秒

5秒

10秒

30秒

60秒

120秒

保存时间

约27小时

约5天

约11天

约34天

约69天

约138天

显示数据文件+事件文件/显示数据文件

更新率
(分钟/div)

1分钟

5分钟

20分钟

30分钟

60分钟

240分钟

保存周期(秒)

2秒

10秒

40秒

60秒

120秒

480秒

保存时间

约20小时

约4天

约17天

约26天

约52天

约208天

显示数据文件+事件文件/事件文件


保存周期(秒)

1秒

5秒

10秒

30秒

60秒

120秒

保存时间

约6.9小时

约34小时

约2天

约8天

约17天

约34天

手动采样数据:
存储触发:键操作或接点输入
数据格式:ASCΠ
***大保存数:50个数据
外存的先入先出(FIFO)循环使用(仅当有可选件CF卡且指定为中文时)
TLOG数据(仅带运算附加规格时):
存储触发: TLOG时间结束
报表数据(仅带运算附加规格时):
种类: 时报,日报,日报+周报,日报+月报
数据格式: ASCΠ
屏幕复制功能:
复制方法: 键操作
数据格式: PNG
输出: 可移动存储媒体或通讯输出
█ 报警功能
设定点数:每个通道***多可设定4个报警
报警种类:上 /下限,差值上 / 下限,变化率上 / 下限,延迟上 / 下限
变化率报警时间间隔:测量周期×1~15
报警延迟时间:1~3600秒
显示:报警发生时在数显区显示报警种类,通用报警标志可选择保持 / 非保持
迟滞:可切换ON(量程范围的0.5%)OFF(所有通道 / 级别通用)
输出:点数:2,4,6点(附加规格)
动作:励磁 / 非励磁,保持 / 非保持
记录:记录情报:报警发生 / 解除时间,报警种类
记录量:***多记录***新120个报警信息
█ 电源部分
额定电源电压:100~240VAC(自动切换)
允许电源电压范围:90~132VAC,180~250VAC
额定电源频率:50 / 60Hz(自动切换)
功耗

电 源 电 压

保  护

通 常

*** 大

100VAC

14.6VA

15.3VA

40VA

240VAC

20VA

21VA

53VA

█ 其他
时钟精度:±100ppm,但不含电源开启时的延迟(1秒以下)
绝缘阻抗:各端子-地:20MΩ以上(500VDC)
耐电压: 电源端子-地:1500VDC(50 / 60Hz) 1分钟
接点输出端子-地:1500VDC(50 / 60Hz) 1分钟
测量输入端子-地:1500VDC(50 / 60Hz) 1分钟
测量输入端子相互间:1000VDC(50 / 60Hz) 1分钟(因AX100的RTD输入小端子共用,所以不包括在内)
遥控端子-地:500VDC 1分钟
24VDC传感器供电(TPS2)端子-地:500VDC 1分钟
█ 正常工作条件
电源电压:90~132,180~250VAC
电源频率:50Hz±2%,60Hz±2%
环境温度:0~50?C(软盘工作时5~40?C)
环境湿度:20~80%RH(在5~40?C下)

附加规格
█ 报警继电器接点输出(/A1,/A2,/A3)
报警发生时,从后面板上的继电器输出。
输出点数:从2(/A1),4(/A2),6(/A3)点中选择
继电器接点容量:250VDC/0.1A(电阻负载)
250VAC(50/60 Hz)/3A
输出形式:NO-C-NC(可切换励磁 / 非励磁,AND/OR,保持 / 非保持)
█ 串行通讯(/C3)
可由主计算机进行控制,设定,或向主计算机输出数据。
介质:符合EIA RS-422-A/485(4线)(/C3)
协议:专有协议或Modbus协议
同步方式:起/停同步式
通讯方式(RS-422-A/485):4线半双工多点连接方式(1:N(N=1~31))
传输速率:1200,2400,4800,9600,19200,38400bps
数据长度:7/8位
停止位:1位
奇偶校验:ODD,EVEN,NONE
***大通讯距离(RS-422-A/485)1200m
通讯模式:控制,设定的输入输出为ASCΠ
测量数据的输出为ASCΠ或二进制方式
Modbus:动作方式:RTU SLAVE
数据种类:数据读 / 写
Modem支持(仅当有可选件/C3且指定为中文时)
Modem拨入:拨入功能是指其他设备向AX100拨号。
拨号呼叫功能:拨号呼叫是指AX100向其他设备拨号,拨号呼叫功能须***在通信协议选择为“Modem”时才可使用。
█ 异常/内存用完输出(/F1)
在系统出现异常以及指定的显示数据文件覆盖开始时间(可指定1,2,5,10,20,50,100小时)之前从后面板的继电器输出。
继电器接点容量:250VDC/0.1A(电阻负载)
250VAC(50/60 Hz)/3A
█ 运算功能(/M1)
可进行下述运算,运算通道的数据可实现曲线 / 数字显示和记录。
运算通道数:AX102,AX104:8通道
AX106,AX110:10通道
运算种类:
通用运算:四则运算,平方根,******值,常用对数,指数,幂,关系运算(<,>,=,≠),逻辑运算(AND,OR,NOT,XOR)
统计运算:数据的平均值,***大值,***小值,累积值
常数:***多可设定10个常数
通讯数字输入:***多可有10个通讯数据。
可用于统计运算以外的运算式
遥控输入:***多可有5个遥控输入。
可在运算式内使用遥控状态(0/1)
报表功能:
报表种类:时报,日报,日报+周报,日报+月报
运算种类:平均值,***大值,***小值,累积值
数据格式:ASCΠ
█ 遥控(/R1)
通过接点输入,可进行以下控制(***多可设定5点)。
?存储开始/停止(电平)
?事件文件外部触发输入(电平)
?时间调整(通过接点对时,触发,250ms以上)
?运算开始/停止(电平)
?运算数据复位(触发,250ms以上)
?手动采样(触发,250ms以上)
?信息写入(触发,250ms以上)
?读入设定数据(***多可设定3点,触发,250ms以上)
?报警解除(触发,250ms以上)
█ 24VDC变送器供电(TPS2)
回路数:2
输出电压:22.8~25.2VDC(额定输出电流)
额定输出电流:4~20mADC
***大输出电流:25mADC(过载保护电流:约68mADC)
允许电缆阻抗:RL≤(17.8-变送器***小运行电压)/ 0.02A
其中:17.8V=22.8V-5V
22.8V:***小输出电压
5V:***大电压降(分流电阻为250Ω时)
电缆***大长度:2km(使用CEV电缆)
绝缘阻抗:输出端子和接地端子之间20MΩ以上(500VDC)
耐电压:输出端子和接地端子之间500VAC(50 / 60Hz,I=10mA),1分钟
输出端子之间500VAC(50 / 60Hz,I=10mA),1分钟

标准软件
█ AX100标准软件
系统要求
OS:Microsoft Window95/98/Me/NT4.0/2000
CPU:MMX Pentium 166MHz以上(推荐Pentium Π 266MHz以上)
RAM:32MB以上(推荐64MB以上)
磁盘驱动器:3.5″软盘驱动器
硬盘容量:10MB以上(推荐100MB以上)
显卡:显示兼容Microsoft Window95/98/Me/NT4.0/2000,并能显示32,000种颜色(推荐显示卡能显示64,000种颜色以上)
打印机:打印机和打印机驱动程序兼容Microsoft Window95/98/Me/NT4.0/2000
主要功能
参数设定(通过可移动存储媒体或通讯)
数据观测
打印数据
文件转换(可向ASCΠ,Lotus 1-2-3,MS Excel格式转换)

选型表

型  号

后 缀 码

选 项 码

内     容

AX102



AX100  2通道 (测量周期125ms)

AX104



AX100  4通道 (测量周期125ms)

AX106



AX100  6通道 (测量周期1s)

AX110



AX100 10通道 (测量周期1s)

可移动存储媒体

-0



-1



软盘 (3.5英寸)

-4



CF卡 (32~512MB)

显示语言

-1



日文

-2



英文

-3



中文

附加规格

/A1

报警继电器输出2点*1

/A2

报警继电器输出4点*1

/A3

报警继电器输出6点*1*2*3

/C3

RS-422-A/485通讯接口

/F1

异常/内存用完继电器输出*2*3

/M1

运算功能

/R1

遥控*3

/TPS2

24VDC变送器电源*3

*1 不能同时指定/A1,/A2,/A3
*2 不能同时指定/F1,/A3
*3 指定/TPS2后,不能指定/A3、/F1及/R1

备品备件

名      称

代码 (部件号)

说      明

安装支架

B9900CW

(1个)

3.5英寸软盘 (1.44MB)

B9568AJ

2HD(10片)
CF(Compact Flash)卡

41935

32MB

41936

64MB

41937

128MB

41938

256MB

41939

512MB
分流电阻 (螺钉式输入端子用)

B9568SC

250Ω±0.1%

B9568SD

100Ω±0.1%

B9568SE

10Ω±0.1%
