不锈钢电接点双金属温度计

产品名称:不锈钢电接点双金属温度计
产品编号:Pro2011929103053
产品型号:0
更新时间:2011.09.29
出品单位:防爆热电偶,多点热电偶,表面热电偶专业厂家-安徽安仪仪表科技有限公司
浏览次数:
更多产品图片:




产品详细介绍:


1、应用
  不锈钢电接点双金属温度计应用于生产现场对温度需自动控制和报警。可以直接测量各种生产过程中的-80℃-+500℃范围内液体、蒸汽和气体介质温度。
2、特点
  现场显示温度,直观方便;
  具有自动切断电源和报警功能;
  安全可靠,使用寿命长;
  多种结构形式,可满足不同要求
3、工作原理
  电接点双金属温度计是利用温度变化时带动触点变化,当其与上下限触点接触或断开的同时,使电路中的继电器动作,从而自动控制和报警。
4、主要技术参数
  产品执行标准:JB/T8803-1998、GB3836-83
  标度盘公称直径:100
  精度等级:1.0、1.5
  热响应时间:≤40s
  防护等级:IP55
5、电气参数
额定功率(VA)
***高工作电压(V)
***大允许电流(A)
10
220VAC
0.7A
 24VDC
6、绝缘电阻
额定电压
直流试验电压(DC)
绝缘电阻
24VDC
100
7
220VAC
500
20
  正常工作大气条件:温度-25-+55℃相对湿度≤85﹪。
  设定点误差:设定点误差应不超过基本误差限的1.5倍。
  切换差:切换差误差应不超过基本误差限的1.5倍。

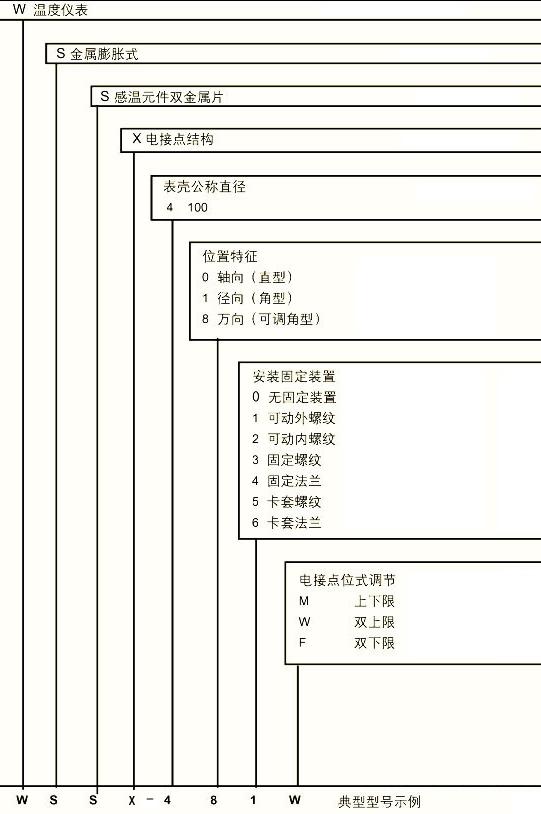

7、不锈钢电接点规格型号命名方法
8、不锈钢电接点双金属温度计规格型号
型 号
测温范围℃
精度等级
保护管材料
规 格  L(mm)
安装固定装置
WSSX-400
-40-+80
0-+50
0-+100
0-+150
0-+200
0-+300
0-+400
0-+500
1.5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
75
100
150
200
300
400
500
750
1000
无固定装置
WSSX-410
WSSX-480
WSSX-401
可动外螺纹
WSSX-411
WSSX-481
WSSX-402
可动内螺纹
WSSX-412
WSSX-482
WSSX-403
固定螺纹
WSSX-413
WSSX-483
WSSX-404
固定法兰
WSSX-414
WSSX-484
WSSX-405
卡套螺纹
WSSX-415
WSSX-485
WSSX-406
卡套法兰
WSSX-416
WSSX-486
     注:公司还可以定做各种特殊形式热电偶、热电阻、双金属温度计;
9、电接点接线方式(图)
