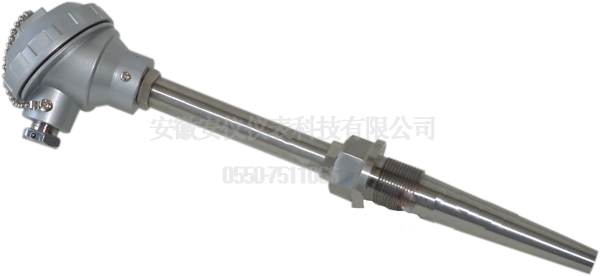

装配热电偶
| 产品名称：装配热电偶 产品编号：Pro2011926142544 产品型号：0 更新时间：2011.09.26 出品单位：防爆热电偶,多点热电偶,表面热电偶专业厂家-安徽安仪仪表科技有限公司 浏览次数： 更多产品图片： |
  |
产品详细介绍： |
|
应用范围 组成过程控制系统，以直 接测量或控制各种生产过程中0℃-1800℃范围内的液体，蒸汽和气体介质以及固体表面的温度，装配简单，更换方便，压簧式感温元件，抗振性能好，测汩范围大，机械强度高，耐压性能好，广泛用于电力、火电、冶金、医学，化工、机械制造等行业。 接线盒形式 接线盒主要有防溅接线盒和防水式接线盒工作原理是基于赛贝克(seeback)效应，即两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路地产生热电流，接上显示仪表，仪表上就批示出热电偶所产生的热电流，接上显示仪表，仪表上就批示同热电偶所产生的热电动势的温度值。 热电偶的热电动势将随着测量端温度升高而增长，热电动势的的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以种安装固定装置组成。优点介绍装配简单， 更换方便 压簧式感温元件， 抗振性能好； 测温范围大 机械强度高， 耐压性能好 [1]基本结构装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，补偿导线并配几种安装主固定装置组成。补偿导线是特种导线，用于热电偶和二次（基地）仪表间的信号传输，能够消除热电偶冷端温度变化引起的测量误差，保证仪表对介质温度的准确测量。用它们将热电偶与测量装置联接，以补偿热电偶连接处的温度变化所产生的误差，补偿导线应因芯线合金丝材质不同分为延长型和补偿型两种，而绝缘包覆层有塑料、氟塑料、玻璃纤维及带金属屏蔽电缆结构型式等。 热电偶补偿导线标准：GB/T4989-94 热电偶用补偿导线 热电偶补偿电缆标准：Q/3 2 0 8 3 1SQL07-96技术指标IEC584 (等同于 GB/T16839） GB/T 16839.1-1997 热电偶第1部分 分度表 GB/T 16839.2-1997 热电偶 第2部分：允许 JB/T5582-91 铠装热电偶的分类与技术要求 可选型号： B型、S型、K型、E型热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。 热电偶***小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外） 绝缘电阻：当周围空气温度为15－35℃，相对湿度<80%时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93±3℃时，绝缘电阻≥0.5兆欧（电压100V） 高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）。铠装热电偶区别介绍1、铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等优点，铠装热电偶与装配式热电偶一样，作为测量温度的传感器，通常铠装热电偶和显示仪表、记录仪和电子调节器配套使用，同时，铠装热电偶亦可以作为装配式热电偶的感温元件。铠装热电偶可以直接测量各种生产过程中从0℃～1100℃范围内的液体、蒸汽和气体介质以及固体表面的温度。 2、铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式 热电偶一样,作为测量温度的变送器，通常和显示仪表、记录仪表和电子调节器配套使用，同时亦可作为装配式热电偶的感温元件.它可以直接测量名种生产过程中从 0~800℃范围内的液体、蒸汽和气体介质以及固体表面的温度。 |
|
