智能温度变送器

产品名称:智能温度变送器
产品编号:Pro2011926141930
产品型号:10
更新时间:2011.09.26
出品单位:防爆热电偶,多点热电偶,表面热电偶专业厂家-安徽安仪仪表科技有限公司
浏览次数:

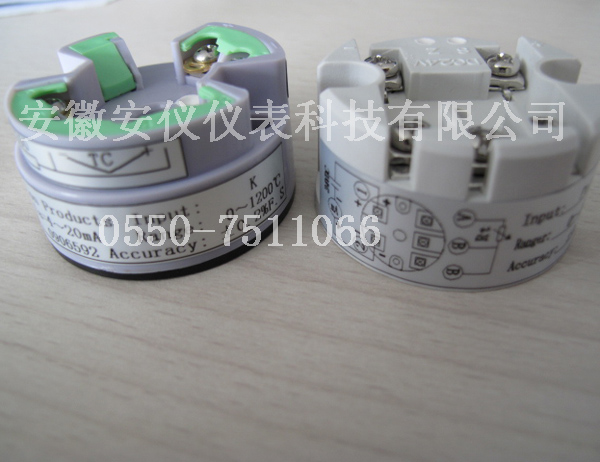

更多产品图片:




产品详细介绍:



智能温度变送器在对高、低频干扰信号的抑制方面均有着优异表现,即使在大功率变频控制系统中依然能够可靠应用,同时,数字化技术的应用******克服了传统温度变送器线性差的缺点,符合IEC61000-4-4:1995中所规定的第四类(恶劣工业现场)环境对产品的抗电磁干扰要求。智能温度变送器输入单路或双路热电偶、热电阻信号,变送输出隔离的单路或双路线性的电流或电压信号,并提高输入、输出、电源之间的电气隔离性能。智能温度变送器可以与单元组合仪表及DCS、PLC等系统配套使用,在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。

 系统传输准确度:±0.2%×F·S
  温度漂移:≤0.0015%F·S/℃
  冷端温度补偿准确度:±0.1% 测量热电阻时允许的引线电阻:≤50Ω
  工作温度:工业级标准 -10~+55℃
  电流输出允许外接的负载阻抗:4-20mA输出时0~500Ω;0-10mA输出时0~1KΩ需要更大的负载能力请在订货时说明。
  电磁兼容:符合IEC61000-4-4:1995中所规定的第四类(恶劣工业现场)环境对产品的抗电磁干扰要求.
  输入/输出/电源/通讯/双路间绝缘强度:≥1500V.ac
  储运环境温度:-40~+80℃
  相对湿度:10-90%RH(40℃时)
  供电电源:交流: AC 95~265V
  直流:DC12V~32V(反接保护)
  输入功率:0.9~1.8W(与型号有关,详见本手册附录中关于输入功率的计算方法)
  通讯接口:RS232 或 RS485,MODBUS软件协议(选配)。
  外形尺寸:宽×高×深:22.5×100×115mm
  净 重:140g±20g

技术特点

  本产品采用了xj****的数字化技术,具备了传统模拟仪表所不具备的多项xj****性能,在对高、低频干扰信号的抑制方面均有着优异表现,即使在大功率变频控制系统中依然能够可靠应用,同时,数字化技术的应用******克服了传统温度变送器线性差的缺点,内部采用数字化调校、无零点及满度电位器、自动动态校准零点、温度飘移自动补偿等诸多xj****技术,并符合IEC61000-4-4:1995中所规定的第四类(恶劣工业现场)环境对产品的抗电磁干扰要求,这一系列技术的应用使产品的稳定性及可靠性得到科学的保证。
  以上各项技术************xj****水平.
  适用性
  可以与单元组合仪表及DCS、PLC等系统配套使用,在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。

型谱



其他事项

  1、订货时请指定输入信号类型
  热电偶:K、E、S、B、J、R、N
  热电阻:Pt100、Cu100、Cu50、BA1、BA2
  其它输入、输出类型另行特殊订制。
  2、说明:
  单回路输入***多可以有两路输出,双回路输入每路只能对应一路输出。
  3、输入信号故障时的输出状态设置
  输入信号故障包括输入线路故障(包括开路或短路)和超量程两种状态,其状态由面板“ALM”指示灯指示,详见“面板指示”中的介绍;
  输入故障时的输出状态的设置方法:
  按以下图示方法设置拨码开关(黑色表示开关凸):
  超上限 保持 跟随 超下限
  注:
  1、以上设置对两路输出同时有效。
  2、如未安装拨码开关则默认程序设定输出。(详见《编程与校准技术》)
  4、输入信号故障所对应的输出电量值:

输出状态 故障后输出
超上限 超出输出电量上限的5%。
超下限 低于输出电量下限的5%,对于输出下限为0的电量(如0-5V)即为0。
保持 保持在输入故障前100ms时的输出值
跟随 在0-22mA范围内输出与输入值保持同步变化
 面板指示:
  PWR:电源指示灯。
  ALM:输入信号故障报警指示灯;
  输入信号故障以3次/秒的高频闪烁;
  输入超量程时该指示灯长亮。
  接线图:
  热电偶单输入单输出 热电偶单输入双输出
  热电阻单输入单输出 热电阻单输入双输出
  热电偶双输入输出 热电阻双输入双输出
  注: 1. 220V供电产品的电源线接入与上相同电源端子+、- 之间。
  2.关于“地”线的接线说明:如接可靠地线,可保证本产品符合IEC61000-4-4:1995中所规定的第四类(恶劣工业现场)环境对产品的抗电磁干扰要求,如不接,可保证符合第三类(一般工业现场)环境对产品的抗电磁干扰要求。
  外形尺寸图:
  安装方法:
  1、 35mm导轨式安装,安装时请注意卡位稳定、牢固。
  2、 请尽可能垂直安装,以利于仪表内部热量散发。
  垂直安装示意
  校 准:
  本产品采用智能数字化设计,可长期保证准确度在规定范围内,如需校准请选配专用现场编程器,也可选用与计算机配套的软件及适配器。
  使用环境:
  安装位置不得有强烈振动,以及来自信号端、电源端及空间的超过EMC标准的电磁冲击,并使用环境中不得有对金属、塑料件起严重腐蚀作用的有害物质。
